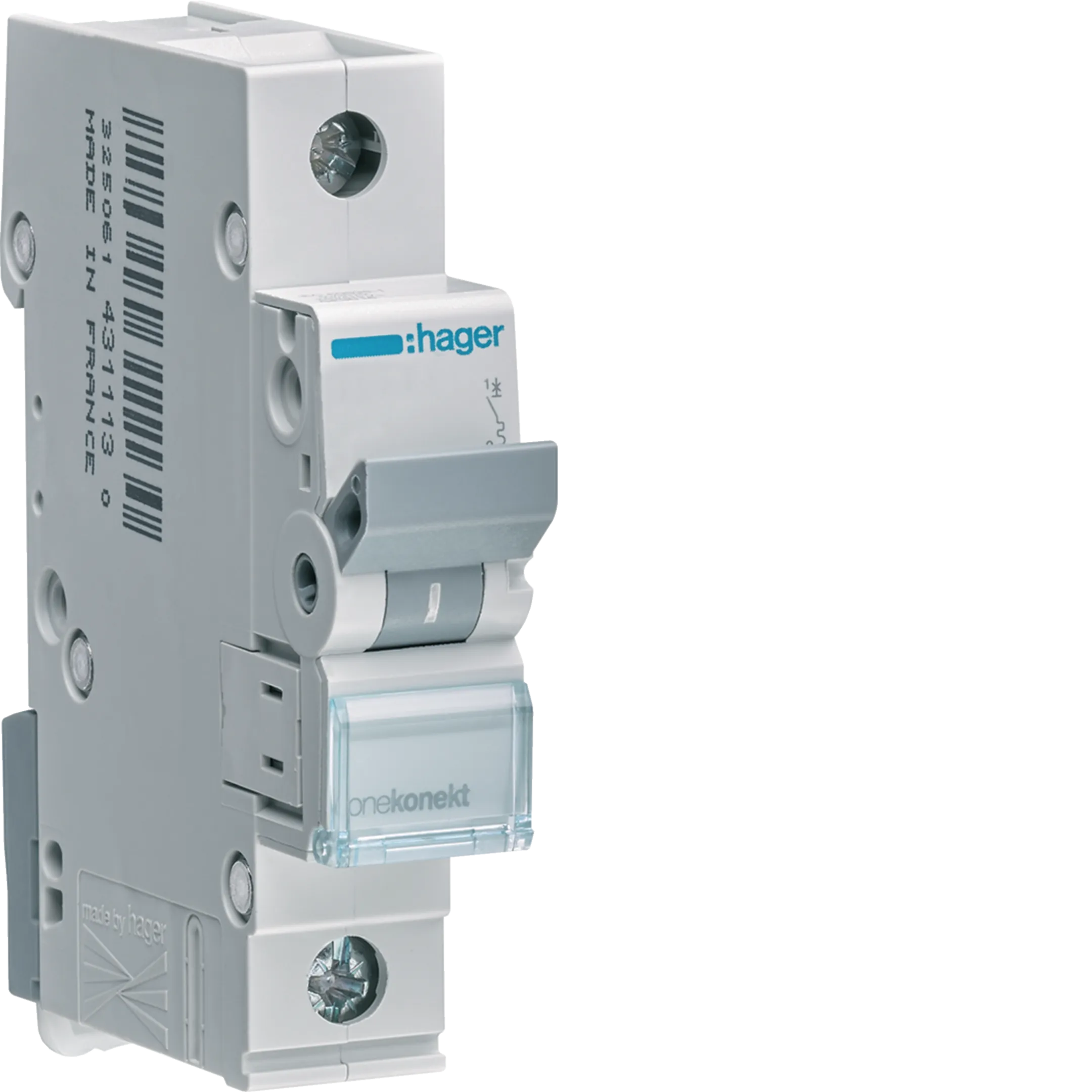

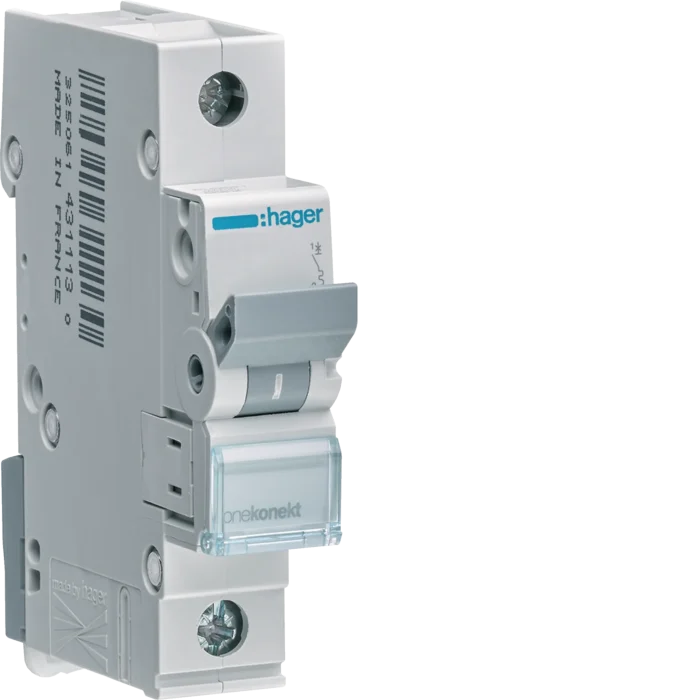

WYŁĄCZNIK INSTALACYJNY 1P B16A 6KA MBN116E HAGER

MCB Wyłącznik nadprądowy Icn=6000A 1P B 16A MBN116E HAGER

13.00 zł brutto

MCB Wyłączniki nadprądowe

Zabezpieczenia instalacji elektrycznej przed skutkami zwarć i przeciążeń, mogą także służyć jako środek ochrony przed porażeniem elektrycznym – samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.

Darmowa dostawa dla zamówień od 1500 zł

  • Gotowe Satysfakcja Gwarantowana
  • Gotowe Bezproblemowy Zwrot Towaru
  • Gotowe Bezpieczne Płatności
  • Gotowe Szybka Wysyłka
BEZPIECZNE FORMY PŁATNOŚCI
  • Karta Visa
  • MasterCard
  • Karta Visa
  • BLIK LOGO RGB
  • PAYNOW1

Specyfikacja techniczna

Prąd elek­tryczny
  • Prąd znamio­nowy
    16 A
  • Znam. zdol­ność wyłącz. zwar­cio­wego Icn poniżej 230 V AC zgodnie z IEC 60898-1
    6 kA
  • Prąd znamio­nowy w temperaturze -15°C
    21,19 A
  • Prąd znamio­nowy w temperaturze -10°C
    20,89 A
  • Prąd znamio­nowy w temperaturze -5°C
    20,17 A
  • Prąd znamio­nowy przy 0°C.
    19,66 A
  • Prąd znamio­nowy w temperaturze 5°C
    19,16 A
  • Prąd znamio­nowy w temperaturze 10°C
    18,65 A
  • Prąd znamio­nowy w temperaturze 15°C
    18,14 A
  • Prąd znamio­nowy przy 20°C.
    17,63 A
  • Prąd znamio­nowy w temperaturze 25°C
    17,13 A
  • Prąd znamio­nowy w temperaturze 30°C
    16 A
  • Prąd znamio­nowy w temperaturze 35°C
    16,11 A
  • Prąd znamio­nowy przy 40°C.
    15,60 A
  • Prąd znamio­nowy przy 45°C.
    15,10 A
  • Prąd znamio­nowy przy 50°C.
    15 A
  • Prąd znamio­nowy w temperaturze 55°C
    14,08 A
  • Prąd znamio­nowy w temperaturze 60°C
    13,57 A
  • Prąd znamio­nowy w temperaturze 65°C
    13,07 A
  • Prąd znamio­nowy w temperaturze 70°C
    12,56 A
Archi­tek­tura
  • Układ biegunów
    1P
  • Charak­terystyka wyzwalania
    B
‌Pojem­ność
  • Liczba modułów
    1
Główne atrybuty elek­tryczne
  • Znamio­nowa zwar­ciowa zdol­ność wyłączania Icn zgodnie z IEC 60898-1
    6 kA
  • Nomi­nalny moment obro­towy górny zacisk
    2,80 – 2,80 Nm
  • Nomi­nalny moment dokręcania dla zacisku odpływowego
    2,80 – 2,80 Nm
Napięcie
  • Napięcie znamio­nowe łącze­niowe Ue (AC)
    230 – 400 V
  • Typ napięcia zasilania
    AC
  • Napięcie znamio­nowe izolacji Ui
    500 V
  • Znamio­nowe napięcie udarowe Uimp
    4000 V
Często­tliwość
  • Często­tliwość
    50 – 60 Hz
Rodzaj połączenia
  • Prze­krój wejścia i wyjścia ze śrubami, dla prze­wodów litych
    1 – 35 mm²
  • Prze­krój poprzeczny wejścia i wyjścia ze śrubami dla prze­wodów elastycz­nych
    1 – 25 mm²
  • Prze­krój poprzeczny wejścia ze śrubami, dla prze­wodów elastycz­nych
    1 – 25 mm²
  • Prze­krój poprzeczny wejścia ze śrubami, dla prze­wodów litych
    1 – 35 mm²
Instalacja, montaż
  • Nomi­nalny moment dokręcania
    2,80 – 2,80 Nm
  • Typ połączenia dolnego aparatury modu­łowej
    bicon­nect
  • Typ połączenia górnego aparatury modu­łowej
    Zacisk śrubowy
  • Możliwość montażu 360°
    Tak
Bezpie­czeń­stwo
  • Klasa ochrony przed wnika­niem (IP)
    IP20
Warunki użyt­ko­wania
  • Stopień zanie­czysz­czenia zgodnie z IEC 60664/IEC 60947-2.
    2
  • Klasa ogra­niczenia energii I²t
    3
  • Ochrona przed wilgocią
    Dla wszyst­kich klimatów
  • Zakres temperatur pracy
    -25 – 70 °C
Moc
  • Całko­wite straty mocy dla prądu znamio­nowego
    2,44 W
Łącz­ność
  • Typ połączenia
    Zacisk śrubowy
  • Wyrów­nanie poziomu zacisków górnych aparatu modu­łowego
    Wyrów­nany zacisk
  • Wyrów­nanie dolnego połączenia dla urządzeń modu­łowych
    Wyrów­nany zacisk
Wymiary
  • Wyso­kość
    83 mm
  • Szero­kość
    17,50 mm
  • Głębo­kość
    70 mm
